エネルギーデバイス材料
熱電変換材料
熱電変換材料
エネルギーハーベストを目的とした熱電変換材料が注目されております。豊島製作所では10年以上の材料開発のノウハウを基に、新しい熱電変換材料を提供しております。
金属系[Nタイプ]
金属系[Pタイプ]
酸化物系
接合タイプ
Bi2Te3 – Joint material-CoSbTe
BiSbTe – Joint material – CoSb3
Electrode material – Bi-base material, Co-base material – Electrode material
Electrode material – Supplied material or trial piece – Electrode material
※その他の材料でも作成可能です。ご相談ください。

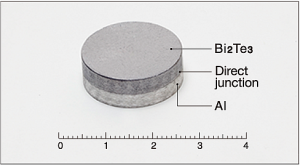

An example of Junction material
Bi2Te3（N-type）＆ Bi0.3Sb1.7Te3（P-type）

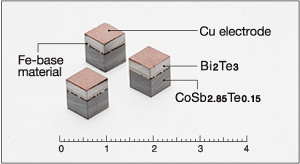

Segment type

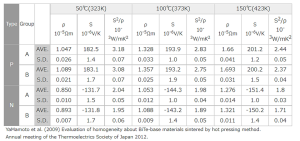

Evaluation-of-homogeneity-about-BiTe-base-materials-sintered-by-hot-pressing-method

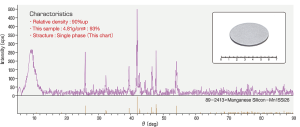

MnSi1.73

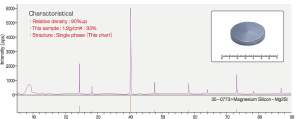

Mg2Si
Bi2Te3＋α（n型） 新熱電変換材料
BiTe系熱電変換材料の研究開発は長期間進められてきましたが、p型と比較してn型の性能が低く、ペルチェ素子が製品化されたのに対して、発電素子としての実用化は遅れていました。今回、当社が開発したBi2Te3＋α（n型）は、50℃から150℃の低温領域において、性能評価ZTが0.8から0.94と高い数値を示し（社内評価データ）、発電用素子としての利用まで見込める将来性のある材料です。また、実用化に向けたもう一つの課題として、一般的に添加元素は毒性のあるSeが多く使用されていました。今回開発したBi2Te3+αでは、Seなどの毒性ドーパントを使用しておらず、採用可能なアプリケーションが大きく広がる可能性を秘めています。形状、納期等詳細についてはお問い合わせください。
Bi2Te3+α 社内性能評価データ
| 温度（℃） | 温度（K) | 抵抗率（Ωm) | ゼーベック係数(V/K) | 熱伝導率（W/mK) | ZT |
| 50 | 323 | 7.40E-06 | -1.49E-04 | 1.02 | 0.94 |
| 100 | 373 | 9.04E-06 | -1.54E-04 | 1.1 | 0.89 |
| 150 | 423 | 1.07E-05 | -1.57E-04 | 1.22 | 0.8 |
